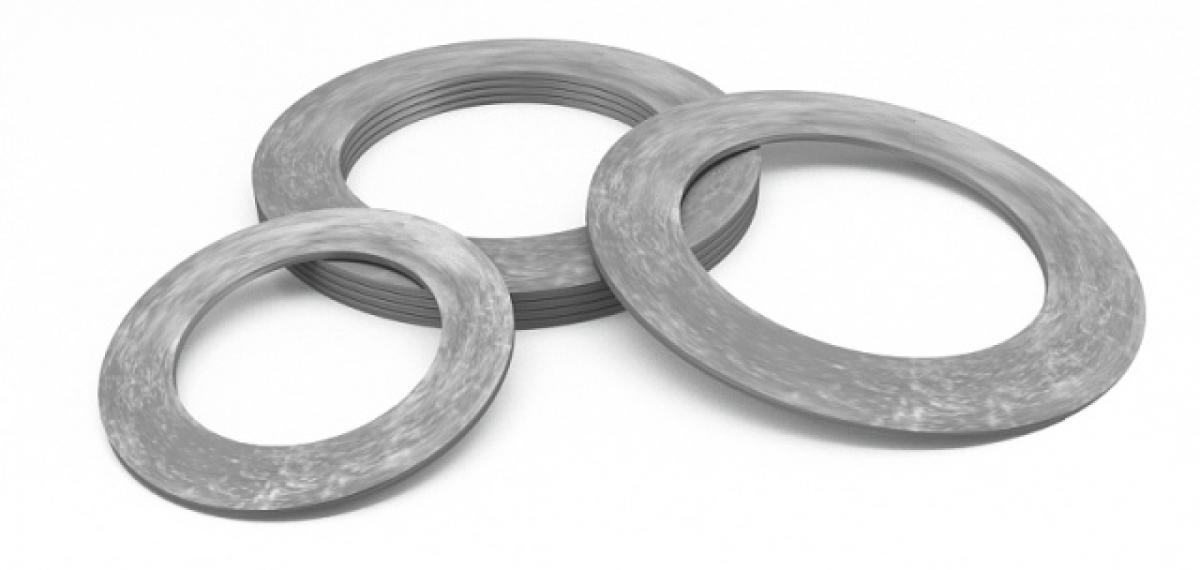

Наименование - Прокладка паронитовая для фланцевых соединений, ГОСТ 15180-86
Применение - кольцевые паронитовые прокладки используются с соответствии с ГОСТ 15180-86 для уплотнения фланцевых соединений трубопроводов
Производитель - Россия
Рабочая среда - пресная перегретая вода, насыщенный и перегретый пар, сухие нейтральные и инертные газы, воздух, водные растворы солей, жидкий и газообразный аммиак, спирты, жидкий кислород и азот, тяжёлые и лёгкие нефтепродукты
Исполнение - " А " по ГОСТ 15180-86
Температура применения = - 50°С . . . + 450°С ( максимальная )
Материал - паронит ПОН - Б ( Паронит Общего Назначения ), ГОСТ 481-80
Толщина прокладки = 2 ÷ 4 мм
Размеры
|
Наименование
|
Диаметр
условный
Ду (мм)
|
Условное давление
(кгс/см2)
|
Наружный диаметр
D (мм)
|
Внутренний диаметр
d (мм)
|
Толщина прокладки
S (мм)
|
Вес 1000 штук (кг)
не более
|
|
Прокладка паронитовая
Ду 15, Ру 10-40 |
15 |
10 ÷ 40 |
50 |
20 |
2 |
7 |
|
Прокладка паронитовая
Ду 20, Ру 10-40 |
20 |
10 ÷ 40 |
60 |
25 |
2 |
9 |
|
Прокладка паронитовая
Ду 25, Ру 10-40 |
25 |
10 ÷ 40 |
69 |
29 |
2 |
13 |
|
Прокладка паронитовая
Ду 32, Ру 10-40 |
32 |
10 ÷ 40 |
81 |
38 |
2 |
16 |
|
Прокладка паронитовая
Ду 40, Ру 10-40 |
40 |
10 ÷ 40 |
91 |
45 |
2 |
20 |
|
Прокладка паронитовая
Ду 50, Ру 10-40 |
50 |
10 ÷ 40 |
106 |
57 |
2 |
26 |
|
Прокладка паронитовая
Ду 65, Ру 10-40 |
65 |
10 ÷ 40 |
126 |
75 |
2 |
33 |
|
Прокладка паронитовая
Ду 80, Ру 10-40 |
80 |
10 ÷ 40 |
141 |
87 |
2 |
40 |
|
Прокладка паронитовая
Ду 100, Ру 10-16 |
100 |
10 ÷ 16 |
161 |
106 |
2 |
47 |
|
Прокладка паронитовая
Ду 125, Ру 10-16 |
125 |
10 ÷ 16 |
191 |
132 |
2 |
61 |
|
Прокладка паронитовая
Ду 150, Ру 10-16 |
150 |
10 ÷ 16 |
216 |
161 |
2 |
66 |
|
Прокладка паронитовая
Ду 150, Ру 10-16 |
150 |
10 ÷ 16 |
216 |
161 |
3 |
- |
|
Прокладка паронитовая
Ду 200, Ру 10-16 |
200 |
10 ÷ 16 |
271 |
216 |
2 |
86 |
|
Прокладка паронитовая
Ду 200, Ру 10-16 |
200 |
10 ÷ 16 |
271 |
216 |
3 |
- |
|
Прокладка паронитовая
Ду 250, Ру 10-16 |
250 |
10 ÷ 16 |
327 |
264 |
2 |
120 |
|
Прокладка паронитовая
Ду 250, Ру 10-16 |
250 |
10 ÷ 16 |
327 |
264 |
3 |
- |
|
Прокладка паронитовая
Ду 300, Ру 10-16 |
300 |
10 ÷ 16 |
376
( 382 ) |
318 |
2 |
129
( 144 ) |
|
Прокладка паронитовая
Ду 300, Ру 10-16 |
300 |
10 ÷ 16 |
376
( 382 ) |
318 |
4 |
- |
|
Прокладка паронитовая
Ду 400, Ру 10-16 |
400 |
10 ÷ 16 |
487
( 495 ) |
421 |
2 |
192
( 211 ) |
|
Прокладка паронитовая
Ду 500, Ру 10-16 |
500 |
10 ÷ 16 |
592
( 615 ) |
528 |
2 |
210
( 312 ) |
|
Прокладка паронитовая
Ду 100, Ру 25-40 |
100 |
25 ÷ 40 |
166 |
106 |
2 |
52 |
|
|
Прокладка паронитовая
Ду 125, Ру 25-40
|
125
|
25 ÷ 40
|
191
|
132
|
2
|
61
|
|
Прокладка паронитовая
Ду 150, Ру 25-40 |
150 |
25 ÷ 40 |
222 |
161 |
2 |
75 |
|
Прокладка паронитовая
Ду 150, Ру 25-40 |
150 |
25 ÷ 40 |
222 |
161 |
3 |
- |
|
|
