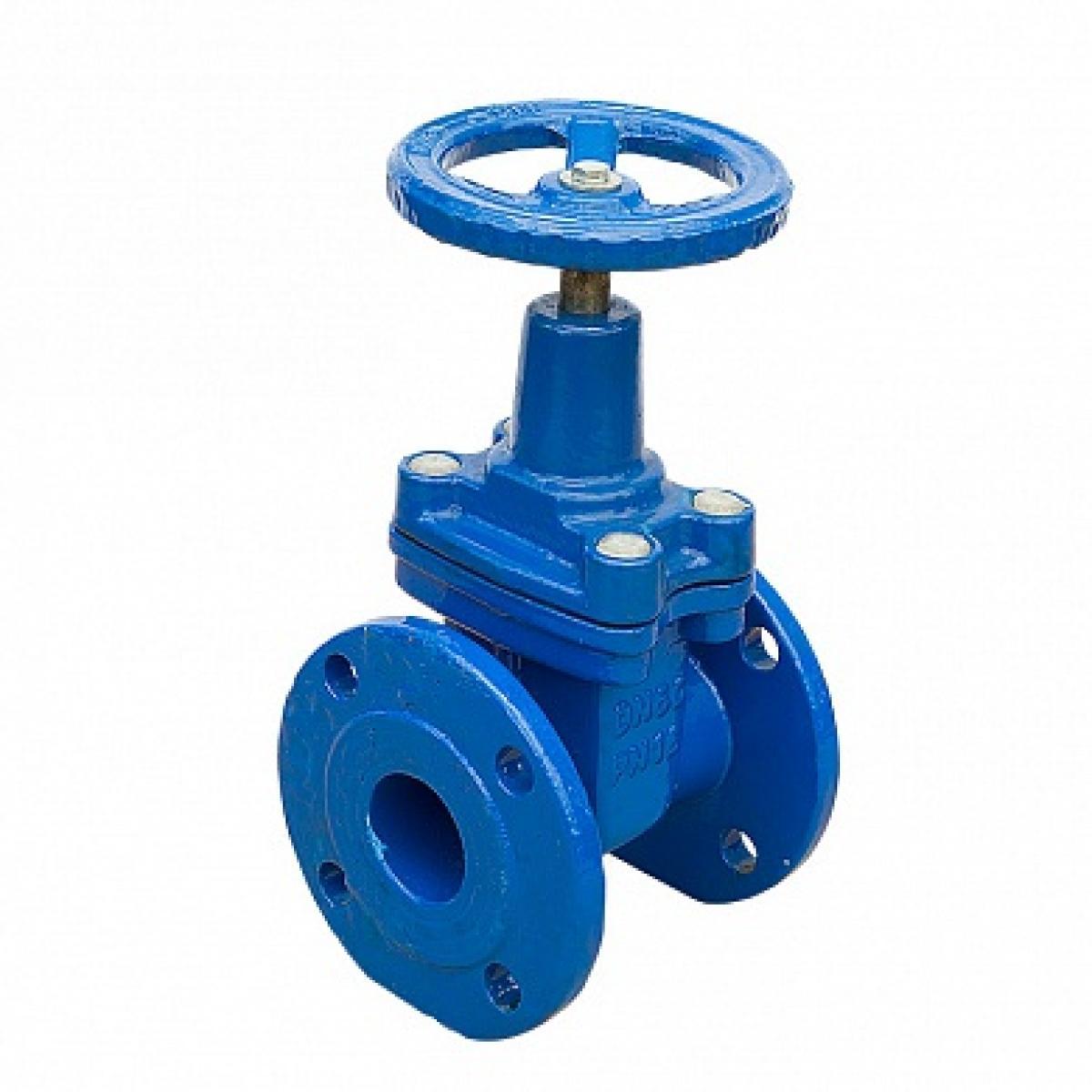

Задвижка чугун РУ-16 ДУ-250 30ч 39р

Актикул УТ000001353
32 306

Задвижка чугунная с невыдвижным шпинделем 30ч39р с резиновым уплотнением (тип МЗВ), предназначена для полного перекрытия потока рабочей среды. Задвижка устанавливается на технических линиях транспортирующих холодную и горячую воду с температурой до +85 градусов С и давлением Ру-1,0 МПа(тип МЗВ).
 Перекрытие потока рабочей среды происходит за счет вращения маховика задвижки, который сообщается со шпинделем. Шпиндель соединен через гайку с обрезиненным клином. За счет поступательного движения, шпиндель поднимает или же опускает клин до полного соприкосновения корпусом задвижки, тем самым полностью перекрывает поток рабочей среды.
Данные задвижки являются полнопроходной арматурой, защищают от гидроударов и сохраняют мощность системы. У задвижки неразборная конструкция, возможна установка в подземных коммуникациях. Управление задвижкой осуществляется с помощью выдвижных или невыдвижных штоков.
Монтаж задвижки 30ч39р осуществляется на вертикальном и горизонтальном трубопроводе. Присоединение к трубопроводу фланцевое.

Технические характеристики.


Условный проход, мм Длина L, мм Высота H, мм Масса m, кг
       Ду- 50             150 335 12,0
    Ду- 65          170 375 16,0
    Ду- 80         180 416 17,0
 Ду- 100   190 473 22,0
Ду- 125  200 575 30,0
 Ду- 150   210 637 39,0
 Ду- 200  230 752 60,0
 Ду- 250   250 900 98,0
 Ду- 300   270 1010 140,0
Ду- 350   290 1090 185,0
 Ду- 400  310 1200 253,0
Ду- 500 350 1360 426,0
 Ду- 600  390 1600 635,0



Установка и монтаж задвижки необходимо производить в месте обеспечивающем ее беспрепятственный осмотр. Открытие и закрытие задвижки осуществлять только полностью
